Встраиваемые выключатели и диммеры • шампань сенсорный

W4513011

Умный сенсорный выключатель одноклавишный (шампань)

W4510611

Умный сенсорный выключатель одноклавишный

W4512011

Сенсорный выключатель одноклавишный с подсветкой (шампань)

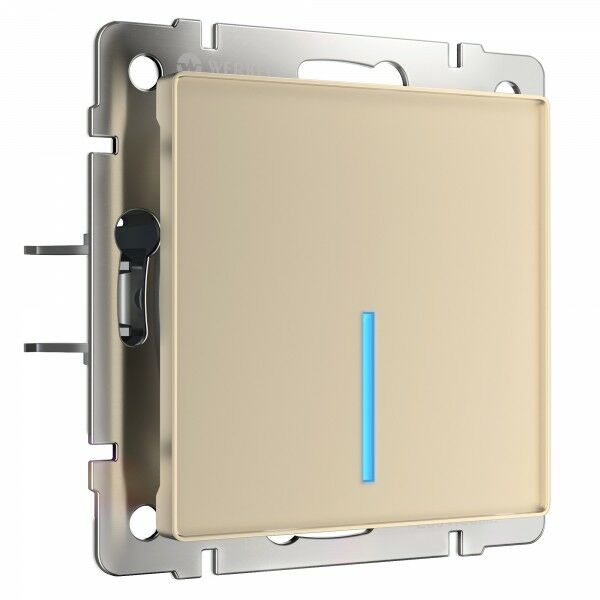

W4510011

Сенсорный выключатель одноклавишный с подсветкой 1000 Вт (шампань)

W4523011

Умный сенсорный выключатель двухклавишный (шампань)

W4520611

Умный сенсорный выключатель двухклавишный

W4522011

Сенсорный выключатель двухклавишный с подсветкой (шампань)

W4520011

Сенсорный выключатель двухклавишный с подсветкой 1000 Вт (шампань)

W3443111

Умный сенсорный диммер (шампань)

Устройство встраиваемых розеток и выключателей

Все механизмы и рамки встраиваемых серий совместимы между собой.

Преимущества механизмов Werkel

Дополнительная защита

исключает прямой контакт с токопроводящими элементами (только в розетках IP20)

Шайба-гровер

сохраняет надежный контакт с проводами

Гальванизация контактов

придает эстетичный внешний вид и защищает от коррозии

Заземляющий контакт

установлен во все механизмы розеток

Подпружиненный контакт

на токопроводящих элементах надежно фиксирует вилку электроприборов и обеспечивает более долгий срок службы

Долговечный LED индикатор

гарантирует отсутствие мерцания ламп

Матовый рассеиватель

обеспечивает равномерное свечение светодиодов в индикаторе

Анкерное крепление

имеет две точки опоры, что позволяет более надежно фиксировать механизмы в подрозетнике

Клипсы Easy Click

обеспечивают простоту монтажа и позволяют легко соединять механизмы и рамки разных серий

Пазы для тонкой регулировки механизмов в подрозетнике

ускоряют процесс монтажа в многопостовые рамки


3 способа монтажа
  • винтами к подрозетнику
  • винтами к стене
  • анкерный механизм
Запас надежности

заложенный при проектировании, обеспечивает стабильную работу механизмов при скачках напряжения

Широкий температурный диапазон

от –40° до +80° С

Посеребрённые контактные площадки

(90% Ag, 10% Ni) предотвращают выгорание контактов выключателей

Схема подключения

нанесена на оборотной стороне механизма выключателя

Самозажимные клеммы

позволяют быстро и надежно подключать провода диаметром до 2,5 мм

Корпус из негорючего поликарбоната

обеспечивает высокую прочность и формостойкость

Жесткий суппорт

из нержавеющей стали не деформируется при монтаже и эксплуатации

Токопроводящие элементы розеток выполнены из фосфорной бронзы

(94% Cu, 6% Sn), которая имеет высокую токопроводимость и не вызывает нагрева механизма

Простота монтажа

  1. Установите подрозетник
  2. Закрепите механизм в подрозетнике
  3. Установите рамку на защелки механизма
  4. Вставьте клавишу в механизм
Простота монтажа механизмов Werkel
Простота монтажа механизмов Werkel
  1. Отверстия для монтажа винтами к стене
  2. Анкерное крепление
  3. Отверстия для монтажа на подрозетник

Размеры

  Длина Ширина Глубина
Выключатели 70 мм 70 мм 36 мм
Диммеры 70 мм 70 мм 60 мм
Двойные розетки 220 В IP20 91 мм 51 мм 43 мм
Розетки 220 В IP20 70 мм 70 мм 43 мм
Розетки 220 В IP20 + USB 70 мм 70 мм 47 мм
Розетки 220 В IP44 70 мм 70 мм 52 мм
Розетки RJ11, RJ45 70 мм 70 мм 45 мм
Розетки TV 70 мм 70 мм 40 мм
Розетки Audio 70 мм 70 мм 49 мм
Терморегулятор электромеханический для теплого пола 70 мм 70 мм 52 мм
Розетки 220 В. Общие характеристики

Максимальное напряжение: 250 В
Номинальный ток: 16 А
Суммарный ток для двойной розетки: 16 А
Степень защиты от пыли и влаги: IP20 / IР44
Контактные зажимы: винтового / безвинтового типа
Сечение подключаемых проводов: 0,75 - 2,5 мм2
Срок службы: не менее 40000 циклов.
Срок хранения до ввода в эксплуатацию: до 5 лет.

РОЗЕТКИ С ПОДСВЕТКОЙ
Цвет подсветки: синий
Источник света: SMD LED
Встроенный датчик освещенности.
Подсветка 100%: освещенность менее 30 люкс
Подсветка 50%: освещенность менее 100 люкс
Подсветка отключена: освещенность более 100 люкс
Потребляемая мощность: 0,022 Вт
Степень защиты от пыли и влаги: IP20
Контактные зажимы: винтового типа

РОЗЕТКИ БЕЗВИНТОВОЙ ЗАЖИМ
Степень защиты от пыли и влаги: IP20
Контактные зажимы: безвинтового типа
Вывод кабеля
Степень защиты от пыли и влаги: IP20
Срок хранения до ввода в эксплуатацию: до 5 лет
Гарантийный срок: 1 год

РОЗЕТКИ С ЗАРЯДНЫМ УСТРОЙСТВОМ USB
Степень защиты от пыли и влаги: IР20
Контактные зажимы: винтового типа
Макс. ток на выходе двух USB разъемов: 2100 мА
(распределяется между розетками динамически)
Питание USB: 110–250 В / 50 Гц
Вых. напряжение USB: 5 В

Розетки RJ45, RJ11, ТВ

Степень защиты от пыли и влаги: IР20
Контактные зажимы: вкладного типа / винтового типа
Сечение подключаемых проводов: 0,4 - 0,8 мм2
Срок службы: не менее 40000 циклов.
Срок хранения до ввода в эксплуатацию: до 5 лет.
Крепление механизма к рамке: Werkel Easy Click
Тип розетки RJ-45: категория 5е

Розетки HDMI

Степень защиты от пыли и влаги: IР20
Стандарт: HDMI 2.0
Тип разъема: HDMI type A
Полоса пропускания видео-сигнала: 2.0 GHz
Разрешение видео-сигнала: макс. 1080 (1920х1080)
Скорость передачи данных: 4.5 Gbit/s
Монтажная глубина: 28 мм
Срок службы: не менее 40000 циклов
Срок хранения до ввода в эксплуатацию: до 5 лет

Вывод кабеля

Степень защиты от пыли и влаги: IP20
Срок хранения до ввода в эксплуатацию: до 5 лет
Гарантийный срок: 1 год

Выключатели, кнопка звонка, выключатель жалюзи

Номинальное напряжение: 250 В
Номинальный ток: 10 А
Степень защиты от пыли и влаги: IP20
Контактные зажимы: кнопочного типа
Сечение подключаемых проводов: 0,75 - 2,5 мм2
Срок службы: не менее 40000 циклов.
Срок хранения до ввода в эксплуатацию: до 5 лет.

Диммеры, диммеры с подсветкой

Номинальное напряжение: 250 В
Тип нагрузки арт. WL**-DM600:
- лампы накаливания и галогенные (230 В) 600 Вт
- светодиодные диммируемые (230В) 200 Вт
Тип нагрузки арт. WL01-DM600-LED:
- лампы накаливания и галогенные (230 В) 600 Вт
Минимальная мощность нагрузки: 1 Вт
Степень защиты от пыли и влаги: IР20
Контактные зажимы: винтового типа
Сечение подключаемых проводов: 0,75–2,5 мм2
Срок службы: не менее 40000 циклов
Срок хранения до ввода в эксплуатацию: до 5 лет
Подсветка арт. WL01-DM600-LED: 4 LED SMD
Потребляемая мощность: 0,02 Вт
Цвет подсветки: синий
* Корректная работа диммера зависит от качества
светодиодных диммируемых ламп.

Терморегулятор

Степень защиты от пыли и влаги: IP20
Контактные зажимы: винтового типа
Диапазон регулирования температуры:
от +5 до +45 (±5°С)
Мощность: 3500 Вт
Питание: 165–220 В / 50 Гц
Ток нагрузки: 16 А
Длина кабеля датчика: 2,5 м
Тип подсветки: LED красная и синяя
Тип датчика температуры: NTC (10 кОм при 25°С)
