Контакторы

Эффективное управление
электрическими цепями

Контактор – это электромагнитное реле, предназначенное для замыкания и размыкания силовых электрических цепей. Он используется для управления мощными электрическими приборами в системах отопления, вентиляции, водоснабжения, полива, освещения придомовых территорий и дорог. Контакторы незаменимы в схемах освещения с мастер-выключателем.

Контакторы Werkel имеют нормально открытый тип контактов (NO), рассчитанный на ток от 16 до 63 А. Управляющие контакты А1 и А2 питаются от сети 220В / 50 Гц.

Контактор отличается долговечностью и устойчивостью к частым включениям-выключениям благодаря использованию контактов из меди с серебряным напылением и надежной дугогасительной камере.

Простой монтаж
и удобство эксплуатации

Модели контакторов

Количество контактов (NO):
2
4

Артикул	Количество контактов (NO)	Номинальный ток	Количество модулей	Цена
W941M16O	2 NO	16 А	1	2 100 ₽
W941M20O	2 NO	20 А	1	2 330 ₽
W941M25O	2 NO	25 А	1	2 330 ₽
W942M40O	2 NO	40 А	2	4 080 ₽
W942M63O	2 NO	63 А	2	4 730 ₽
W943M40O	4 NO	40 А	3	6 440 ₽
W943M63O	4 NO	63 А	3	6 600 ₽

W941M16O

1 • 16 А • AC • 30 мА • 6 кА

W941M20O

1 • 20 А • AC • 30 мА • 6 кА

W941M25O

1 • 25 А • AC • 30 мА • 6 кА

W942M40O

2 • 40 А • AC • 30 мА • 6 кА

W942M63O

2 • 63 А • AC • 30 мА • 6 кА

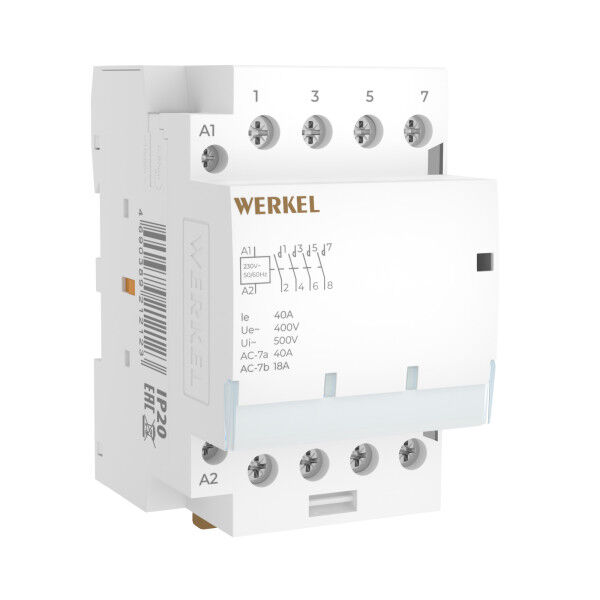

W943M40O

3 • 40 А • AC • 30 мА • 6 кА

W943M63O

3 • 63 А • AC • 30 мА • 6 кА

Для выбора контактора необходимо знать четыре фактора:

1. Номинальный ток
Номинальный ток должен быть выше силы тока в обслуживаемом участке. Важно учесть пусковые токи и выбрать модель соответствующей категории.

2. Номинальное напряжение
Напряжение катушки должно быть меньшим или равным напряжению коммутируемой цепи.

3. Количество контактных групп
Этот параметр определяет, сколько и каких электрических цепей может управлять контактор. Это важно, если вам нужно управлять большим количеством приборов или контролировать сразу несколько сетей.

4. Тип силовых контактов
— Нормально открытый тип контактов (NO) в контакторе означает, что в выключенном или не смонтированном состоянии они разомкнуты (открыты).
— Нормально закрытый тип контактов (NC) в контакторе означает, что в состоянии по умолчанию они замкнуты, а при подаче напряжения происходит их размыкание.
— Смешанный тип контактов (NO+NC) в контакторе означает, что часть контактов нормально открытая, а другая — закрытая

Схема* управления освещением с помощью мастер-выключателя

^* Схема не является руководством для монтажа. В каждом случае должна разрабатываться профессиональным электриком индивидуально. Заземляющий провод опущен для простоты восприятия.
